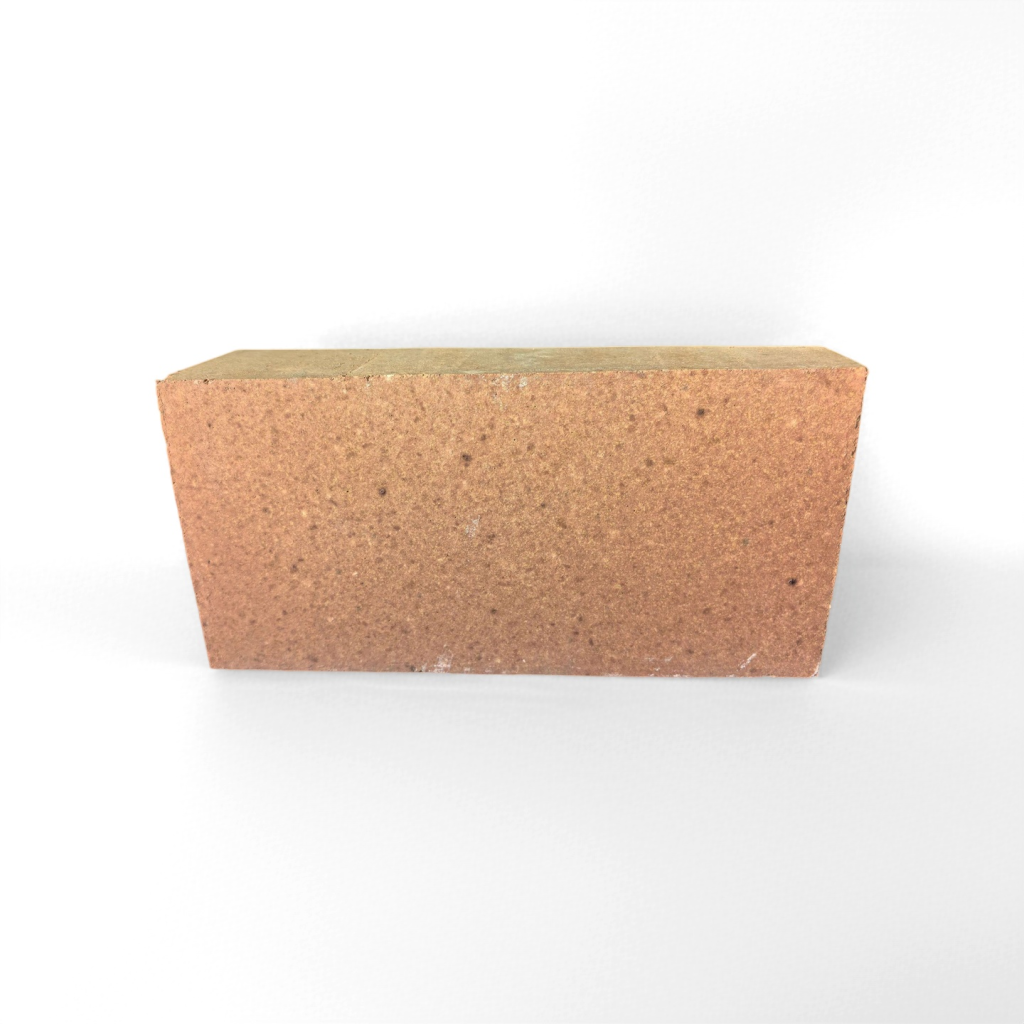

定义与分类

分类标准
依据 类型 特征
Al₂O₃含量 低铝质（30%~35%） 耐温性较低（1350℃以下）
中铝质（35%~42%） 通用型，耐温1350~1450℃
高铝质（42%~48%） 抗渣性增强，耐温达1500℃
用途 通用粘土砖 广泛用于工业窑炉衬里
特种粘土砖（如焦炉砖） 特定形状，抗热震性优化
生产工艺要点 原料处理
原料：硬质粘土熟料（骨料）+ 软质粘土（结合剂）。
配比：熟料占比60%~80%，结合粘土20%~40%。 成型与烧成
成型：机压成型（压力80~150 MPa），或可塑法（含水率16%~18%）。
烧成：
温度：1250~1380℃（依Al₂O₃含量调整）。
关键控制：高温阶段保温8~12小时促进莫来石化。

应用场景与选型建议

抗侵蚀需求：碱性环境避免使用（易与K₂O/Na₂O反应）。

典型应用领域

钢铁工业：高炉炉喉、热风炉蓄热室；平炉/电炉炉顶（N-3牌号）。

建材工业：水泥回转窑预热带、分解带；玻璃熔窑蓄热室格子体。

化工设备：焦炉炉门、炭化室墙。
